| الاسم التجاري: | EcoTentPro |
| رقم الطراز: | ETP-MG4080-US |
| الـ MOQ: | 1 مجموعة |
| السعر: | USD 15,500-24,000 / Set |
| تفاصيل التعبئة: | منصات فولاذية شديدة التحمل مع غلاف VCI لمقاطع الجمالون، وصناديق إطار A معززة للعوارض الرئيسية، وأكيا |
| شروط الدفع: | T / T، L / C في الافق، حوالة مصرفية |

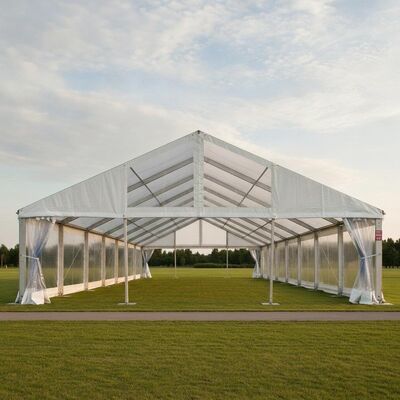

الETP-MG4080-US خيمة شفافة للمهرجانات الضخمةهو هيكلنا الرائد واسع النطاق لسوق الأحداث الأمريكية. تمتد هذه الخيمة على مساحة مذهلة تبلغ 40 قدمًا * 80 قدمًا (3200 قدمًا مربعة) مع ارتفاع مرتفع يصل إلى 20 قدمًا، وتستخدم نظام إطار فضائي ثلاثي الأبعاد مزدوج الجمالون - وهي نفس التقنية الهيكلية المستخدمة في حظائر الطائرات وقاعات العرض. يوفر الامتداد الواضح الذي يبلغ 40 قدمًا تصميمًا داخليًا خاليًا تمامًا من الأعمدة وقادرًا على استضافة أكثر من 400 ضيف على طراز المسرح، أو 300 على طراز الولائم، أو 40 مقصورة عرض تجارية قياسية مقاس 10 × 10 بوصة. مع تصنيف رياح يبلغ 110 ميل في الساعة، وسعة تحميل ثلج تبلغ 30 رطلًا في القدم، وشهادة الحريق الكاملة NFPA 701/CPAI-84، تم تصميم هذه الخيمة للتطبيقات الأمريكية الأكثر تطلبًا: المهرجانات الموسيقية الكبرى (نمط كوتشيلا)، وقاعات المعارض الحكومية، وملاجئ الاستجابة للكوارث من FEMA، وأماكن الحفلات الموسيقية، وإطلاق منتجات الشركات على نطاق واسع.
| النظام الهيكلي | |
|---|---|
| نوع الإطار | إطار فضائي ثلاثي الأبعاد مزدوج الجمالون، عمق الجمالون 3 أقدام (0.9 متر). |
| الشعاع الرئيسي | 10 بوصة * 5 بوصة * 0.25 بوصة (254 مم * 127 مم * 6.35 مم) 6061-T6 شعاع الصندوق |
| الأعضاء الثانويون | 3 بوصة * 3 بوصة * 0.1875 بوصة (76 مم * 76 مم * 4.76 مم) أنابيب الويب |
| لوحات مجمعة | 3/8 بوصة (9.5 مم) الفولاذ الإنشائي S355، مجلفن بالغمس الساخن 100 ميكرومتر |
| البراغي | 1 بوصة (M24) درجة 8 عالي الشد، مطلي بالزنك والنيكل |
| لوحات القاعدة | 20 بوصة * 20 بوصة * 0.625 بوصة فولاذ، مجلفن بالغمس الساخن 100 ميكرومتر |
| أبعاد | |
| العرض * الطول | 40 قدم * 80 قدم (12.2 م * 24.4 م) |
| المنطقة المغطاة | 3200 قدم مربع (297 متر مربع) |
| الارتفاع الجانبي | 10 قدم (3.0 م) |
| ارتفاع ريدج | 20 قدم (6.1 م) |
| تكوين الخليج | 10 قدم * 8 فتحات على الطول |
| قماش | |
| سَطح | 20oz/yd² PVC (950 جم/م²)، أبيض، مقاوم للحريق |
| الجدران الجانبية | 16oz/yd² PVC، الصلبة + خيارات لوحة النافذة |
| تصنيف النار | اختبار NFPA 701 1 و2، CPAI-84، ASTM E84 الفئة أ |
| أداء | |
| تصنيف الرياح | 110 ميل في الساعة (ASCE 7-22، التعرض C) |
| تحميل الثلج | 30 رطل لكل قدم مربع (1.44 كيلو نيوتن/م²) |
| زلزالي | متوافق مع ASCE 7-22 للتصميم الزلزالي من الفئة D |
| خدمة الحياة | 20+ سنة (الإطار)، 8-12 سنة (السقف) |
يوفر الإطار الفضائي ثلاثي الأبعاد ذو الجمالون المزدوج بعمق الجمالون 3 أقدام صلابة غير عادية عبر الامتداد الواضح البالغ 40 قدمًا. هذا هو نفس المفهوم الهيكلي المستخدم في حظائر المطارات - حيث يقوم أعضاء الشبكة المثلثة بتوزيع الأحمال بكفاءة كبيرة بحيث تصبح الأعمدة الداخلية غير ضرورية، حتى على هذا المقياس.
معتمد لرياح مستدامة تبلغ سرعتها 110 ميلاً في الساعة وفقًا لمعايير ASCE 7-22 Exposure C (التضاريس المفتوحة). تعمل لوحات القاعدة الضخمة مقاس 20 × 20 بوصة المزودة بمسامير من الدرجة 8 مقاس 1 بوصة على إنشاء وصلات مقاومة للحظات في كل عمود. مناسبة لنشر ساحل الخليج وفلوريدا وساحل المحيط الأطلسي بما في ذلك ظروف العواصف المحددة.
الجزء الداخلي الشفاف الذي يبلغ 40 قدمًا * 80 قدمًا عبارة عن قماش فارغ. يمكن تكوينها على النحو التالي: 40 مقصورة عرض تجارية قياسية مقاس 10 × 10 بوصات، أو أكثر من 300 مقعدًا للولائم، أو أكثر من 450 مقعدًا للمسرح، أو مسرحًا للحفلات الموسيقية بالحجم الكامل مع منطقة للجمهور، أو 8 ملاعب كرة مخلل. يؤدي ارتفاع التلال الذي يبلغ 20 قدمًا إلى مسح منصات إضاءة الإنتاج وجدران الفيديو.
تم تصميمها للنشر السريع كمأوى للطوارئ. يسمح تصميم الامتداد الواضح بتقسيم داخلي مرن للفرز وأماكن النوم وتناول الطعام وتخزين الإمدادات. حمولة ثلج تبلغ 30 رطلًا لكل قدم مربع وتصنيف رياح بسرعة 110 ميل في الساعة يعني أنها تظل واقفة عندما تكون المجتمعات في أمس الحاجة إليها. موثوق به من قبل منظمات الاستجابة للكوارث الأمريكية.
مُصمم للظروف الصعبة للمهرجانات الخارجية التي تستغرق عدة أيام: سقف ثقيل بوزن 20 أونصة يقاوم التآكل الناتج عن تجهيزات المسرح، ومقابض بعمق 3 أقدام للأحمال المعلقة (الإضاءة، والصوت، وجدران الفيديو)، ووصلات ألواح مجمعة فولاذية مثبتة بمسامير تتحمل دورات التجميع/التفكيك المتكررة.
NFPA 701، وCPAI-84، وASTM E84 Class A — تتجاوز الشهادة الثلاثية متطلبات هياكل التجميع العامة. تشتمل حزمة وثائق مكافحة الحرائق على تقارير اختبار خاصة بالدفعة، وخطاب تصنيف انتشار اللهب، ونموذج لتقديم مدير الإطفاء المحلي. مقبولة من قبل إدارات الإطفاء في جميع الولايات الخمسين.
10"*5"*0.25" 6061-T6 عوارض صندوقية مقذوفة على مكبس 5500 طن مع تبريد متحكم فيه للحصول على بنية حبيبات موحدة. تمت معالجة المحلول بالحرارة عند 530 درجة مئوية / 4 ساعات + التعتيق الاصطناعي عند 175 درجة مئوية / 8 ساعات. تم اختبار شد كل شعاع (ASTM B557) وفحصه بالموجات فوق الصوتية بحثًا عن العيوب الداخلية.
نهايات الشعاع تواجه ± 0.1 درجة على مطحنة جسرية CNC ذات 7 محاور. يتم حفر جميع ثقوب البراغي، وإعادة تأهيلها، واستغلالها بقياس الخيط. ألواح مجمعة فولاذية مقطوعة بالليزر من لوحة S355 ومثقوبة باستخدام الحاسب الآلي. كل شعاع محفور بالليزر برقم تسلسلي فريد لتتبع دورة الحياة الكاملة.
جميع المكونات الفولاذية مجلفنة بالغمس الساخن عند درجة حرارة 450 درجة مئوية إلى 100 ميكرومتر كحد أدنى. يتم الحصول على مسامير من الدرجة 8 من المورد القياسي الأمريكي المعتمد ISO 898-1 مع شهادات المواد لكل مجموعة. اختبار رش الملح لأكثر من 1000 ساعة (ASTM B117) للحصول على شهادة النشر الساحلي.
يتم إنتاج 950 جم/م2 من مادة PVC على خط صقل بعرض 5 أمتار مع طلاء مزدوج للحصول على سماكة موحدة. قطع متداخل بالكمبيوتر، ملحوم عالي التردد عند 27.12 ميجا هرتز مع تداخل 2.5 بوصة. تم اختبار كل متر خطي من سحب التماس إلى أكثر من 800 رطل. تم اختبار الحريق وفقًا لمعايير NFPA 701 لكل دفعة إنتاج.
وحدات الجمالون مجمعة مسبقًا في أقسام بطول 10 أقدام. مسح تعقب بالليزر لدقة الأبعاد (±1 مم على 40 قدم). اختبار الحمل الهيدروليكي على وحدة الجمالون المكتملة: يتم الاحتفاظ بنسبة 150% من حمل التصميم لمدة 4 ساعات مع مراقبة الانحراف. تقرير الاختبار مدرج في ملف مراقبة الجودة.
أقسام الجمالون في صناديق فولاذية مخصصة على شكل حرف A. عوارض مرصوفة بلفائف VCI وواقيات الحواف. قماش في أكياس PVC الصناعية مع هلام السيليكا المجفف. تم توفير خطة تحميل حاوية 40ft HQ كاملة. وثائق الجمارك الأمريكية الكاملة: شهادات NFPA 701، ISPM 15، COO، الفاتورة التجارية.
| 🏭 المنشأة | 18000 متر مربع- صالة تجميع بمساحة 8000 متر مربع ورافعة علوية 5 طن |
| 👷 طاقم العمل | 120+, 8 مهندسين إنشائيين، لحامين معتمدين، مبرمجين CNC |
| 📦 إخراج الخيمة الضخمة | أكثر من 50 خيمة ضخمة في الشهر |
| 🇺🇸 المشاريع العملاقة الأمريكية | أكثر من 30 خيمة واسعة النطاقيتم نشرها في المهرجانات والمعارض والمناسبات الأمريكية |
| 🔬 الاختبار | إطار تحميل هيكلي هيدروليكي (سعة 50 طنًا)، غرفة إطفاء NFPA 701، نفق ASTM E84، مسح ليزر ثلاثي الأبعاد، فحص اللحام بالموجات فوق الصوتية، شريك نفق الرياح |
| 🏅 الشهادات | ISO 9001:2015، تم تدقيقها بواسطة SGS، وهندسة ASCE 7-22 بواسطة SE المرخصة من الولايات المتحدة |
| ما قبل البيع | ما بعد البيع |
|---|---|
| الحسابات الهيكلية المختومة بـ SE لكل موقع المشروع | ضمان هيكلي لمدة 5 سنوات على نظام الإطار |
| نموذج BIM ثلاثي الأبعاد (تنسيق Revit/IFC) | ضمان القماش لمدة 3 سنوات |
| تحليل الرياح/الثلوج/الزلزال الخاص بالموقع | مخزون قطع الغيار الحيوية في الولايات المتحدة |
| استكمال وثائق رخصة البناء | خدمة الفحص الهيكلي السنوي |
| اختبار قبول المصنع مع شاهد العميل | الإشراف على التثبيت في الموقع (السفر إلى الولايات المتحدة) |
| شحن تسليم المفتاح DDP مع التخليص الجمركي الأمريكي | دعم هندسي في حالات الطوارئ على مدار 24 ساعة طوال أيام الأسبوع |
🎵 المهرجانات الموسيقية الكبرى (مقياس كواتشيلا ولولابالوزا)
🏪 المعارض التجارية والمعارض الصناعية
🎡 قاعات عرض معرض الولاية ومعرض المقاطعة
🆘 ملاجئ الإغاثة في حالات الكوارث التابعة للوكالة الفيدرالية لإدارة الطوارئ (FEMA).
🚗 عروض السيارات وفعاليات إطلاق المنتجات
🏀 البطولات والفعاليات الرياضية الداخلية
|
|
